Клиновые шкивы

Клиновые шкивы — в продаже со склада компании ООО «Интермеханика»

Клиновые шкивы входят в огромную коллекцию шкивов Sati и являются одним из двух видов шкивов ременной передачи (другой вид — зубчатые шкивы). Клиновый тип шкивов характеризуется наличием продольных линий канавок (или пазов) проложенных по всей окружности шкива, такие пазы позволяют закрепить в них клиновый ремень для передачи крутящего момента другому компоненту приводной системы.



Типы клиновых шкивов

В зависимости от типа крепления которое планируется использовать для установки шкива на вал, Sati предлагает следующие типы клиновых шкивов:

• Наиболее распространенные типы шкивов доступны с коническим отверстием под крепление тапербуш. Клиновые шкивы под тапербуш маркируются сериями:
  ZTxxxxx
  ATxxxxx
  BTxxxxx
  CTxxxxx
• Так же доступны шкивы с цельной втулкой, изначально имеющие небольшое цилиндрическое посадочное отверстие, которое может быть расточено. Такие шкивы делятся на серии:
  ZMxxxxx
  AMxxxxx
  BMxxxxx
  CMxxxxx
• И клиновые шкивы под зажимную втулку, рассчитанные под установку с зажимным комплектом, такие шкивы представлены сериями:
  AKxxxxxxx
  BKxxxxxxx
  CKxxxxxxx

Коды клиновых шкивов

Клиновые шкивы Sati можно идентифицировать по коду изделия, который включает в себя его основные характерные особенности:

1. Профиль
2. Диаметр
3. Количество ручьев

Например, код шкива AT 0315 4 расшифровывается так:

• Первые несколько символов указывают на тип шкива, в данном примере серия AT относится к семейству клиновых шкивов под тапербуш. В таблице серии AT клиновых шкивов указан тип профиля SPA. Там же указаны и другие параметры, например, размер конической втулки под тапербуш для такого шкива равен 3020.
• Следующие цифры являются размером диаметра колеса, в примере: 315 мм.
• Последняя цифра указывает на количество ручьев, расположенных на ободе шкива.

Материалы и стандарты

Все клиновые шкивы соответствуют стандартам ISO 4183 и DIN 2211-3.
Шкивы изготавливаются из прочного качественного материала — чугун стандарта EN-GJL-250 UNI EN 1561.
Некоторые типы шкивов изготовлены из стали стандарта C45 E UNI EN 10083-1.
После изготовления шкивы покрываются фосфатом железа благодаря чему приобретают темно-серый цвет.

Все шкивы отбалансированны и рассчитаны на скорость до 35 м/c. Расчет периферической скорости можно произвести по следующей формуле (необходимо знать диаметр шага и количество оборотов производимое устройством на которое устанавливается шкив):

Vp =	π ⋅ P ⋅ rpm	≅	P ⋅ rpm
	60 ⋅ 100		19100

P = диаметр шага в мм.
rpm = количество оборотов в минуту.
Рассчитанная периферическая скорость должна укладываться в допустимый диапазон: Vp ≤ 35 m/s

Размеры клиновых шкивов

Линейка всех типов клиновых шкивов Sati разделена на группы SPZ, SPA, SPB, SPC, которые отличаются в зависимости от типа ремня и количества канавок для установки ремня:

• SPZ — шкивы с предварительно просверленным цилиндрическим или конусным посадочным отверстием и рассчитанные на ремни имеющие от 1 до 8-ми ленточных канавок
• SPA — шкивы с предварительно просверленным цилиндрическим или конусным посадочным отверстием и рассчитанные на ремни имеющие до 6 ленточных канавок
• SPB — шкивы с предварительно просверленным цилиндрическим или конусным установочным отверстием и рассчитанные на ремни имеющие до 10 продольных канавок
• SPC — шкивы с предварительно просверленным цилиндрическим или конусным установочным отверстием и рассчитанные на ремни имеющие до 10 ленточных канавок

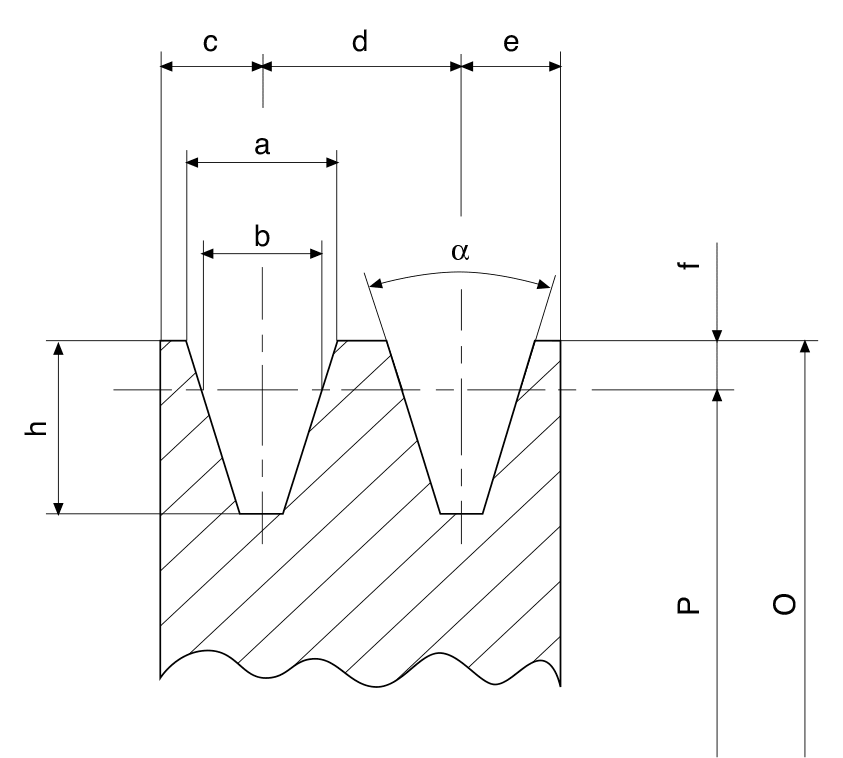

По следующим чертежу с таблицей можно определить размеры канавок клинового шкива (под ремень) и соответствующие им обозначения:

	a	b	c	d	e	f	h	34°	38°
SPZ	9.7	8.5	8	12	8	2	11	P < = 80	P > 80
SPA	12.7	11	10	15	10	2.8	13.8	P < = 118	P > 118
SPB	16.3	14	12.5	19	12.5	3.5	17.5	P < = 190	P > 190
SPC	22	19	17	25.5	17	4.8	23.8	P < = 315	P > 315

Размеры ремней

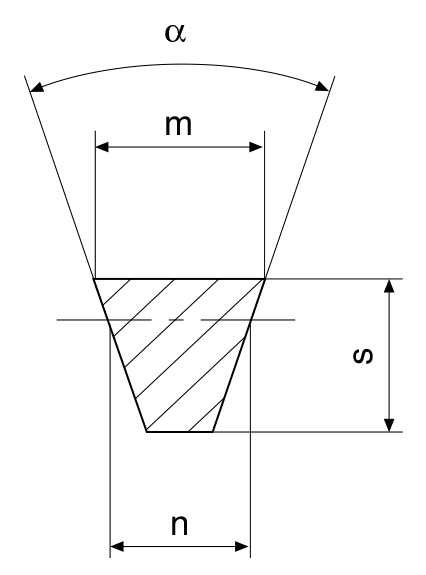

Размеры клиновых ремней для установки на клиновые шкивы определяются используя следующие схему с таблицей:

m s n SPZ 9.7 8 8.5 SPA 12.7 10 11 SPB 16.3 13 14 SPC 22 18 19
