Цепи роликовые — стандартная цепь (ISO 9001)
Цепи роликовые — в продаже со склада на выгодных условиях.
Широкий спектр приводной техники производимой Sati включает так же промышленные цепи.
Все цепи Sati с предварительным натягом.
Цепи изготовлены с соблюдением серии международных стандартов сертификата ISO 9001 (ISO 9001:2000).
Основные компоненты приводной цепи роликового типа являются:
- боковые пластины-звенья с толщиной стенки (W)
- валик и его диаметр (d)
- ролик со втулкой и их диаметр (D)
- шаг или расстояние между валиками (p)
Аксессуары относящиеся к цепи: соединительные элементы, специальные переходные соединители для двух-(2ПР) или трехрядной (3ПР) цепи; для соединения частей в цепь, требуются пружинные зажимы (клипсы) или их альтернатива, шпонка.
рис.1
рис.2
рис.3
рис.4
рис.5

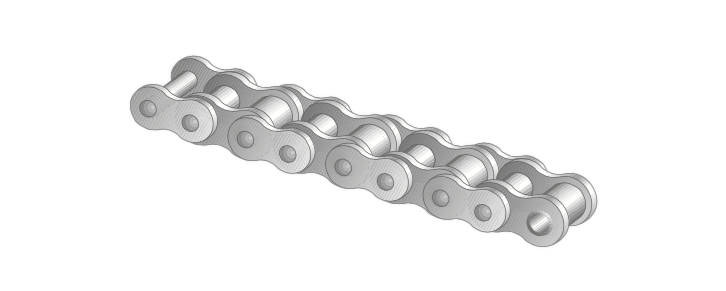

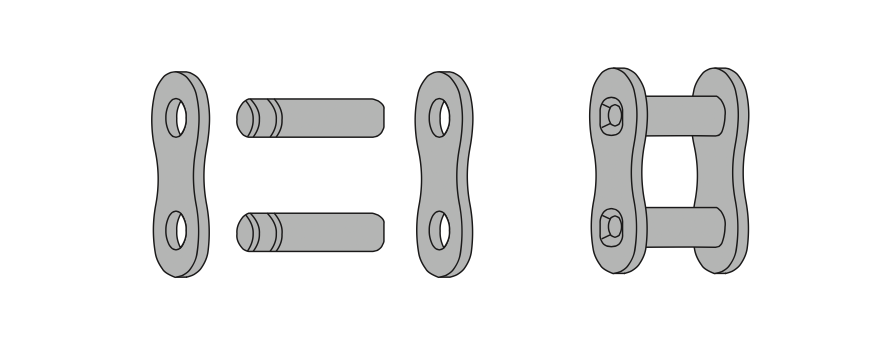

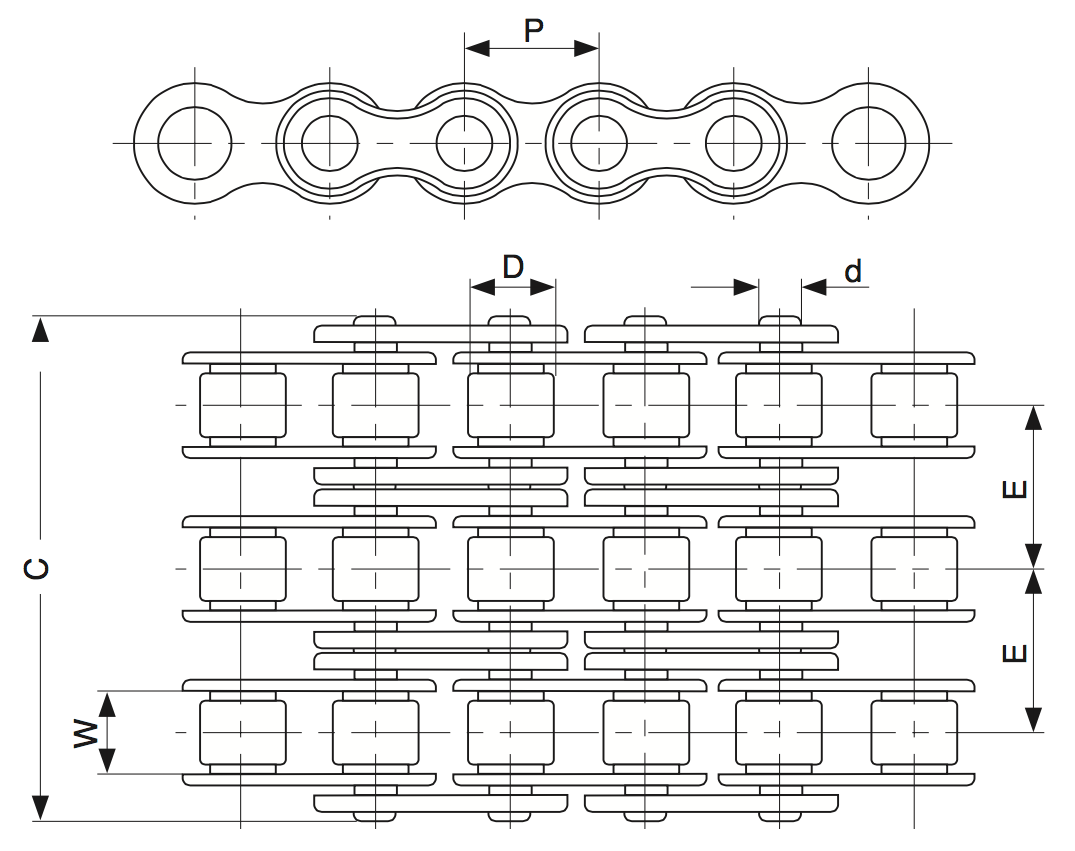

Рис.1: показан шаг (p) валиков звена.

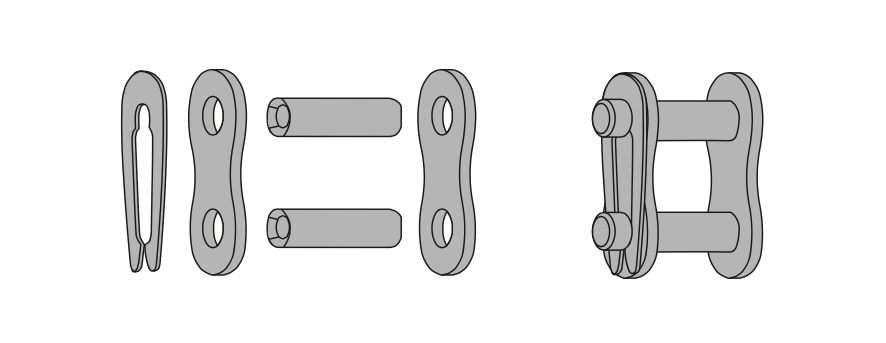

Рис.2: продемонстрирован тип соединения осуществляемый с помощью клипсы.

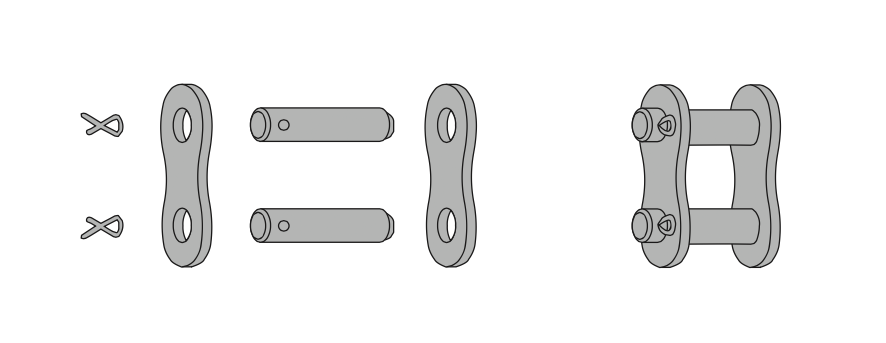

Рис.3: продемонстрирован тип соединения с помощью шпонки.

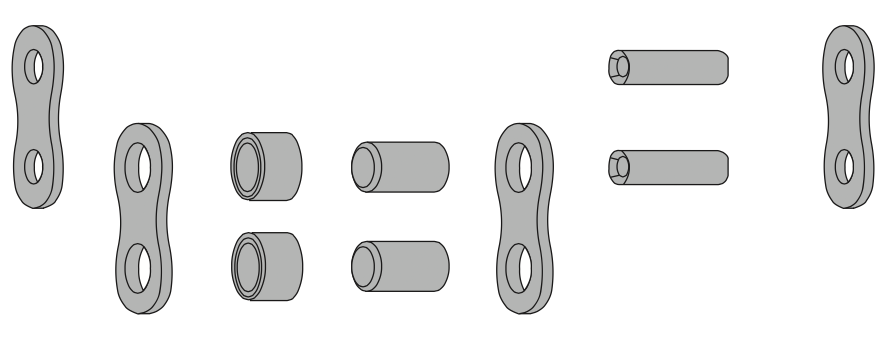

Рис.4: показаны в разобранном виде части цепи: наружные и внутренние пластины-звенья, валики и ролики со втулкой.

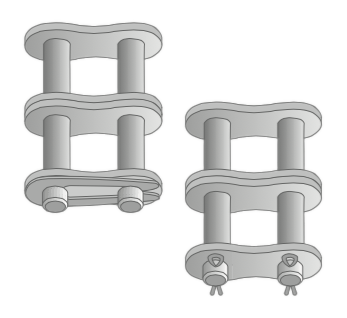

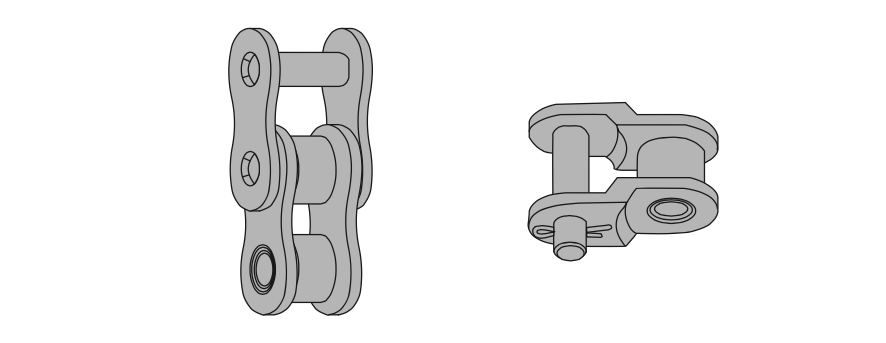

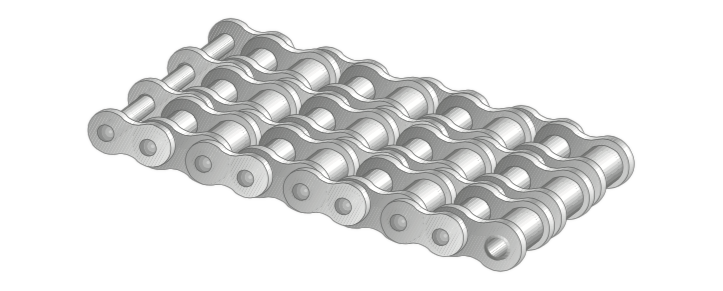

Рис.5: показано отличие между многорядной и традиционной однорядной (ПР) цепью.
Поставляемые цепи обычно идентифицируются проектным кодом по которому были спроектированы: Европейскими стандартами ISO/R 606-1982 (DIN 8187), Американскими стандартами ANSI (DIN 8188); последний стандарт, принятый во внимание при проектировании и разработке, позволяет сделать изделия более устойчивыми к нагрузке на разрыв.
Цепи теряют свое надлежащее качество и первоначальные характеристики из-за износа и при повышенной нагрузке:
в первом случае износ происходит между валиком и роликом, что приводит к чрезмерному растягиванию цепи с последующей вероятностью проскальзывания зубьев;
во втором случае поломка происходит, когда реальный объем работы превышает допустимую нагрузку учтенную на этапе проектирования цепи и показанную в таблице технических характеристик (N).
Как правило, тип движения цепи играет важную роль, т.е. непрерывное движение оказывает меньше нагрузок на цепь, чем чередующиеся нагрузки (такие как пусковая инерция и т.д.).
Цепи обычно поставляются в самом распространенном размере: рулонах длиной 5м.
По просьбе заказчика, длина может быть изменена, в таком случае необходимо обратить особое внимание на следующее примечание:
Изменение длины цепи (по запросу)
A — длина цепи; B — связующее звено; C — переходное звено
Длина цепи — количество шагов (p) всегда нечетное.
Связующее звено — используется для соединения и замыкания цепь в кольцо: в таком случае, число шагов (p) становится четным. Устанавливая переходное звено, количество шагов (p) становится снова нечетным.
Переходное звено — когда ставится переходное звено, число шагов (p) становится нечетным, а цепь нельзя замкнуть в кольцо.
Если заказываемая цепь замкнута в кольцо и имеет четное количество шагов, необходимо указать: количество XXX шагов, замкнута в кольцо "заклепочным звеном".
Если возникли сложности, обращайтесь к нам за помощью через обратную форму или по телефонам: +7(812)702-70-91, +7(812)702-70-92
| Код | |||
|---|---|---|---|

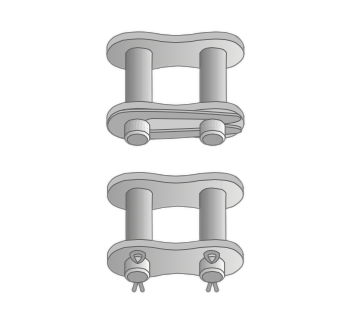

XXX G
|
XXX YG
|

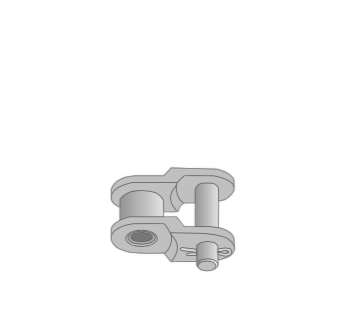

XXX F
|

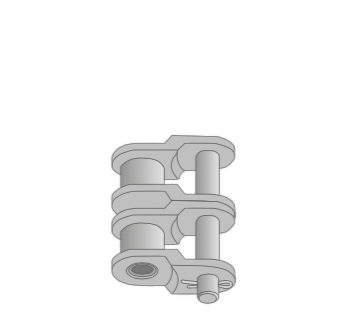

XXX YF
|
XXX
|
XXX Y
|
||
| Тип упаковки (колич. шт.) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Тип | |||||||||
| Part. | Catena | Giunto S. | Giunto D. | Giunto T. | Falsa S. | Falsa D. | Falsa T. | ||
| 06B-12B | 5m | 25 | 25 | 25 | 25 | 25 | 25 | ||
| 16B-32B | 5m | 10 | 10 | 10 | 10 | 10 | 10 | ||
Идентификация (подбор) роликовой цепи
Чтобы найти цепь подходящую под узел определенного устройства и условия ее эксплуатации, необходимо определить следующие параметры:
- Коэффициент передачи: коэффициентом передачи (τ) является отношением между ведомым колесом Z2 и ведущим колесом Z1 и вычисляется по формуле: τ = Z2 / Z1
- Поправочный коэффициент: определив передачу, ее значение можно использовать с коэффициентами C1 из табл.1 и С2 из табл.4. Коэффициент C1 определяется типом или количеством циклов включения привода (см. табл.2) и типом нагрузки (см. табл.3), которой подвергается устройство. Коэффициент C2 зависит от количества зубьев ведущей звездочки (см. табл.4).
Табл.1 Определение коэффициента C1
| Ведущая часть | |||
|---|---|---|---|
| Тип работы | Легкий цикл | Легкий чередующийся цикл | Средний чередующийся цикл |
| Постоянная нагрузка | 1,0 | 1,1 | 1,3 |
| Прерывистая нагрузка | 1,4 | 1,5 | 1,7 |
| Нагрузка рывком | 1,8 | 1,9 | 2 |
Табл.2 Определение типа или количества циклов включения привода для нахождения коэффициента C1
| Цикл | Ведущая часть |
|---|---|
| Легкий | Электродвигатель, эндотермический тип двигателя, гидравлический двигатель |
| Легкий чередующийся цикл | Двигатель внутреннего сгорания, механическое соединение |
| Средний чередующийся цикл | Двигатели внутреннего сгорания с несколькими цилиндрами, механическое соединение |
Табл.3 Определение типа нагрузки для нахождения коэффициента C1
| Тип работы | Ведомая часть |
|---|---|
| Постоянная нагрузка | Центробежные насосы, конвейеры постоянной подачи, каландры, вентиляторы, сушилки, миксеры для материалов низкой плотности |
| Прерывистая нагрузка | Компрессоры, миксерные машины, конвейеры периодической подачи, смесители и миксеры однородных материалов или материалов высокой плотности |
| Нагрузка рывком | Мельницы, машины для обработки резины, прессы, дыроколы, машины для обработки земли, полуцилиндрические компрессоры |

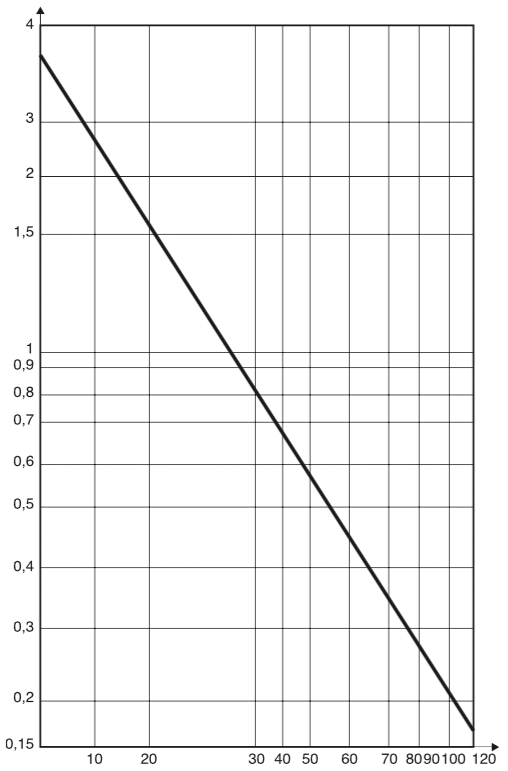

Табл.4 Определение коэффициента C2
| Коэффициент C2 |  |
| Количество зубьев ведущей звездочки |
Критерии проектирования цепной передачи
1) Расстояние от центра ведущего колеса до центра ведомого колеса (межосевое расстояние) должно позволить цепи обернуть ведущее колесо по окружности образующей дугу, по крайней мере в 120°
2) Правильное натяжение цепи является основой хорошей производительности цепной передачи. Поэтому, в случае, когда невозможно регулировать межосевое расстояние дисков, необходимое натяжение достигается использованием натяжных звездочек (зубчатых шкивов) или другими способами которые предлагает рынок. Как показывает практика, прогиб цепи (f) не должен превышать 1% от межосевого расстояния (i), см. рис:
|

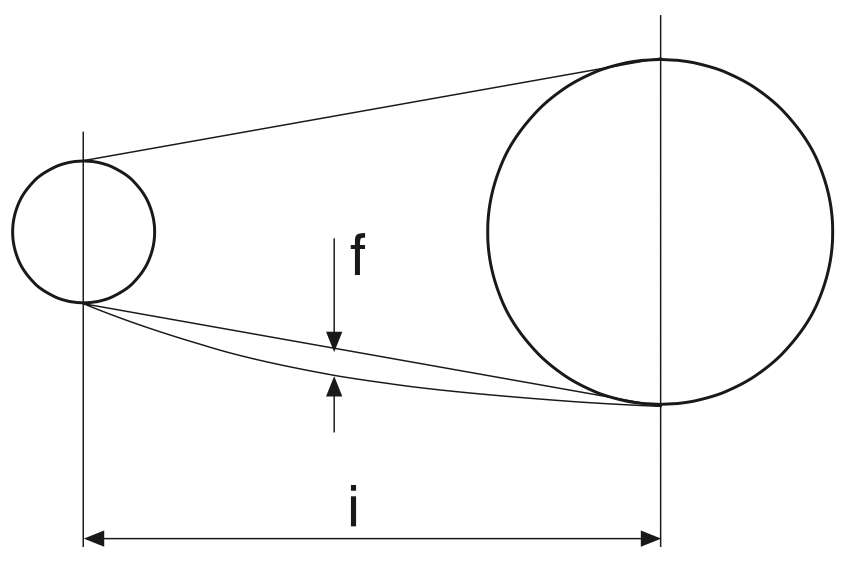

f < i/100 |
3) Своевременная смазка узла цепной передачи позволяет достичь оптимальной производительности и предотвратить его быстрый износ. Для определения параметров смазки, необходимо принять во внимание следующие данные:
| Приводная часть | ||
|---|---|---|
| Холодная температура окружающей среды | -5°C | 20 SAE |
| Нормальная температура окружающей среды | +5 ÷ +25°C | 30 SAE |
| Теплая температура окружающей среды | +25 ÷ +45°C | 40 SAE |
| Горячая температура окружающей среды | +45 ÷ +70°C | 50 SAE |
| Очень высокая температура окружающей среды | Необходимо обратиться к спецификациям смазок, используемых в духовых шкафах и печах | |
Скорость и размеры цепи также определяют тип смазки:
| Цепь | Скорость | Тип смазки |
|---|---|---|
| 3/8" | 1Mt/sec | вручную |
| 1" | 1Mt/sec | капельным методом |
| 3/8" | 2Mt/sec | капельным методом |
| 1" | 2Mt/sec | масляная ванна |
| 3/8" | 10Mt/sec | принудительная смазка |
| 1" | 6Mt/sec | принудительная смазка |
4) Определение длины цепи (в теории):
| Sv = 2 | I | + ( | Z1 + Z2 | ) + [( | Z2 – Z1 | )2 × | p | ] |
| p | 2 | 2π | I |
Sv — длина цепи
I — межосевая дистанция
Z1 — зубья ведущего диска
Z2 — зубья ведомого диска
p — шаг
Далее предлагаем ознакомиться с ассортиментом роликовых цепей Sati, которые можно приобрести с нашего склада связавшись с нами через форму обратной связи или позвонив по телефонам +7 (812) 702-70-91, +7 (812) 702-70-92:
Роликовые цепи европейской серии, стандарт ISO/R 606 DIN 8187

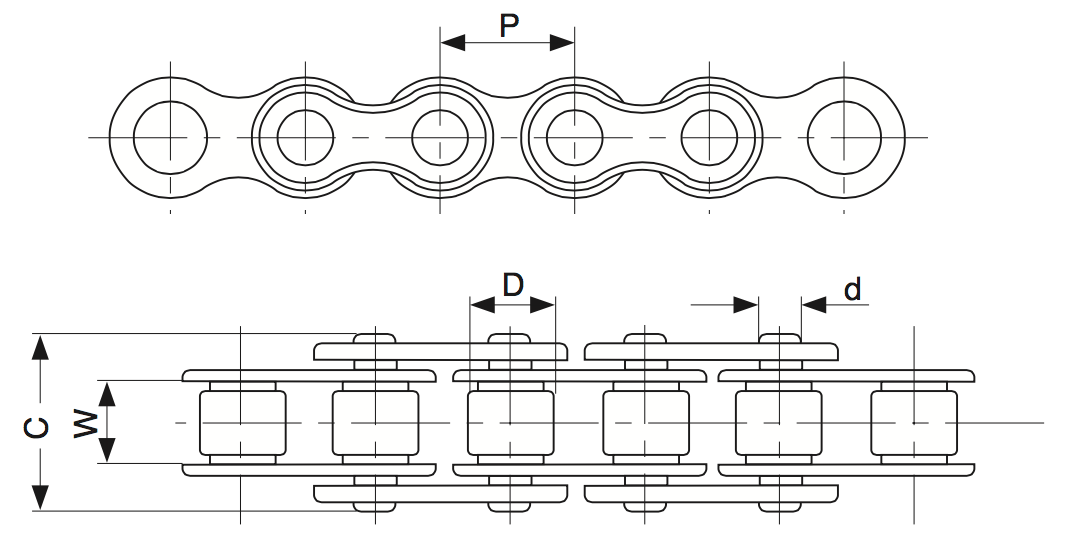

Однорядная цепь
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
C мм |
||||||
| 04B1 | 04 B1 | 6 x 2,8 mm | 6,000 | 2,80 | 4,00 | 1,85 | 7,60 | 0,11 | 3000 | 3200 |
| 05B1 | 05 B1 | 8 x 3 mm | 8,000 | 3,00 | 5,00 | 2,31 | 7,90 | 0,20 | 5000 | 5900 |
| 06B1 | 06 B1 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 13,15 | 0,41 | 9000 | 10400 |
| 081B1 | 081 - 1 | 1/2” x 1/8” | 12,700 | 3,30 | 7,75 | 3,65 | 9,30 | 0,30 | 8036 | 8200 |
| 083B1 | 083 - 1 | 1/2” x 3/16” | 12,700 | 4,88 | 7,75 | 3,96 | 11,95 | 0,69 | 11600 | 13200 |
| 08B1 | 08 B1 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 16,70 | 0,69 | 18000 | 19400 |
| 10B1 | 10 B1 | 5/8” | 15,875 | 9,65 | 10,16 | 5,08 | 19,50 | 0,93 | 22400 | 27500 |
| 12B1 | 12 B1 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 22,50 | 1,15 | 29000 | 32200 |
| 16B1 | 16 B1 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 36,10 | 2,71 | 60000 | 72800 |
| 20B1 | 20 B1 | 1” 1/4 | 31,750 | 19,56 | 19,05 | 10,19 | 41,30 | 3,70 | 95000 | 106700 |
| 24B1 | 24 B1 | 1” 1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 53,40 | 7,10 | 160000 | 178000 |
| 28B1 | 28 B1 | 1” 3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 65,10 | 8,50 | 200000 | 222000 |
| 32B1 | 32 B1 | 2” | 50,800 | 30,99 | 29,21 | 17,81 | 66,00 | 10,25 | 250000 | 277500 |

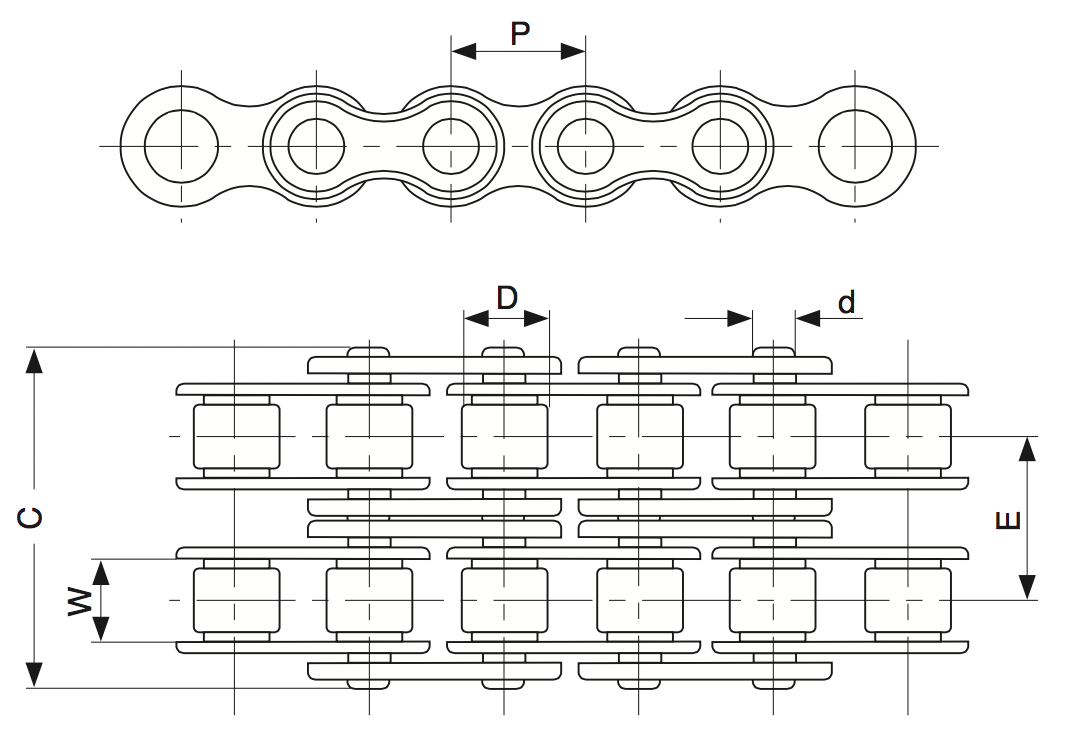

Двухрядные цепи
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
||||||
| 05B2 | 05 B2 | 8 x 3 mm | 8,000 | 3,00 | 5,00 | 2,31 | 5,64 | 19,75 | 0,33 | 7800 | 10200 |
| 06B2 | 06 B2 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 10,24 | 23,40 | 0,77 | 16900 | 18700 |
| 08B2 | 08 B2 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 13,92 | 31,20 | 1,34 | 32000 | 38700 |
| 10B2 | 10 B2 | 5/8” | 15,875 | 9,65 | 10,16 | 5,08 | 16,59 | 36,10 | 1,84 | 44500 | 56200 |
| 12B2 | 12 B2 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 19,46 | 42,00 | 2,31 | 57800 | 66100 |
| 16B2 | 16 B2 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 31,88 | 68,00 | 5,42 | 106000 | 133000 |
| 20B2 | 20 B2 | 1”1/4 | 31,750 | 19,56 | 19,05 | 10,19 | 36,45 | 77,80 | 7,20 | 170000 | 211200 |
| 24B2 | 24 B2 | 1”1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 48,36 | 101,70 | 13,40 | 280000 | 319200 |
| 28B2 | 28 B2 | 1”3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 59,56 | 124,60 | 16,60 | 360000 | 406800 |
| 32B2 | 32 B2 | 2” | 50,800 | 30,99 | 29,21 | 17,81 | 58,55 | 124,60 | 21,00 | 450000 | 508500 |
Трехрядные цепи
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
||||||
| 05B3 | 05 B3 | 8 x 3 mm | 8,000 | 3,00 | 5,00 | 2,31 | 5,64 | 19,40 | 0,48 | 11100 | 13800 |
| 06B3 | 06 B3 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 10,24 | 33,50 | 1,16 | 24900 | 30100 |
| 08B3 | 08 B3 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 13,92 | 45,10 | 2,03 | 47500 | 57800 |
| 10B3 | 10 B3 | 5/8” | 15,875 | 9,65 | 10,16 | 5,08 | 16,59 | 52,70 | 2,77 | 66700 | 84500 |
| 12B3 | 12 B3 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 19,46 | 61,50 | 3,46 | 86700 | 101800 |
| 16B3 | 16 B3 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 31,88 | 99,80 | 8,13 | 160000 | 203700 |
| 20B3 | 20 B3 | 1”1/4 | 31,750 | 19,56 | 19,05 | 10,19 | 36,45 | 114,20 | 10,82 | 250000 | 290000 |
| 24B3 | 24 B3 | 1”1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 48,36 | 150,10 | 20,10 | 425000 | 493000 |
| 28B3 | 28 B3 | 1”3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 59,56 | 184,20 | 24,92 | 530000 | 609500 |
| 32B3 | 32 B3 | 2” | 50,800 | 30,99 | 29,21 | 17,81 | 58,55 | 183,10 | 31,56 | 670000 | 770500 |
Роликовые цепи американской серии, стандарт ISO/R 606 DIN 8187
Однорядные цепи
| Код | ASA "ANSI" код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
C мм |
||||||
| 25A1 | 25 | 1/4” | 6,350 | 3,18 | 3,30 | 2,31 | 7,90 | 0,15 | 3500 | 4600 |
| 06A1 | 35 | 3/8” | 9,525 | 4,77 | 5,08 | 3,58 | 12,30 | 0,33 | 7900 | 10800 |
| 08A1 | 40 | 1/2” | 12,700 | 7,85 | 7,94 | 3,96 | 16,60 | 0,62 | 14100 | 17500 |
| 10A1 | 50 | 5/8” | 15,875 | 9,40 | 10,16 | 5,08 | 20,70 | 1,02 | 22200 | 29400 |
| 12A1 | 60 | 3/4” | 19,050 | 12,57 | 11,91 | 5,94 | 25,90 | 1,50 | 31800 | 41500 |
| 16A1 | 80 | 1” | 25,400 | 15,75 | 15,88 | 7,92 | 32,70 | 2,60 | 56700 | 69400 |
| 20A1 | 100 | 1”1/4 | 31,750 | 18,90 | 19,05 | 9,53 | 40,40 | 3,91 | 88500 | 109200 |
| 24A1 | 120 | 1”1/2 | 38,100 | 25,22 | 22,22 | 11,10 | 50,30 | 5,62 | 127000 | 156300 |
| 28A1 | 140 | 1”3/4 | 44,450 | 25,22 | 25,40 | 12,70 | 54,40 | 7,50 | 172400 | 212000 |
| 32A1 | 160 | 2” | 50,800 | 31,55 | 28,58 | 14,27 | 64,80 | 10,10 | 226800 | 278900 |
Двухрядные цепи
| Код | ASA "ANSI" код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
||||||
| 06A2 | 35-2 | 3/8” | 9,525 | 4,77 | 5,08 | 3,58 | 10,13 | 22,20 | 0,63 | 15800 | 19700 |
| 08A2 | 40-2 | 1/2” | 12,700 | 7,85 | 7,94 | 3,96 | 14,38 | 31,00 | 1,12 | 28200 | 35900 |
| 10A2 | 50-2 | 5/8” | 15,875 | 9,40 | 10,16 | 5,08 | 18,11 | 38,80 | 2,00 | 44400 | 58100 |
| 12A2 | 60-2 | 3/4” | 19,050 | 12,57 | 11,91 | 5,94 | 22,78 | 48,80 | 2,92 | 63600 | 82100 |
| 16A2 | 80-2 | 1” | 25,400 | 15,75 | 15,88 | 7,92 | 29,29 | 62,00 | 5,15 | 113400 | 141800 |
| 20A2 | 100-2 | 1”1/4 | 31,750 | 18,90 | 19,05 | 9,53 | 35,76 | 76,40 | 7,80 | 177000 | 219400 |
| 24A2 | 120-2 | 1”1/2 | 38,100 | 25,22 | 22,22 | 11,10 | 45,44 | 95,80 | 11,70 | 254000 | 314900 |
| 28A2 | 140-2 | 1”3/4 | 44,450 | 25,22 | 25,40 | 12,70 | 48,87 | 103,30 | 15,14 | 344800 | 427500 |
| 32A2 | 160-2 | 2” | 50,800 | 31,55 | 28,58 | 14,27 | 58,55 | 123,30 | 20,14 | 453600 | 562400 |
Трехрядные цепи
| Код | ASA "ANSI" код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
||||||
| 06A3 | 35-3 | 3/8” | 9,525 | 4,77 | 5,08 | 3,58 | 10,13 | 32,80 | 1,05 | 23700 | 28600 |
| 08A3 | 40-3 | 1/2” | 12,700 | 7,85 | 7,94 | 3,96 | 14,38 | 45,40 | 1,90 | 42300 | 50000 |
| 10A3 | 50-3 | 5/8” | 15,875 | 9,40 | 10,16 | 5,08 | 18,11 | 56,90 | 3,09 | 66600 | 77800 |
| 12A3 | 60-3 | 3/4” | 19,050 | 12,57 | 11,91 | 5,94 | 22,78 | 71,60 | 4,54 | 95400 | 111100 |
| 16A3 | 80-3 | 1” | 25,400 | 15,75 | 15,88 | 7,92 | 29,29 | 91,30 | 7,89 | 170100 | 198400 |
| 20A3 | 100-3 | 1”1/4 | 31,750 | 18,90 | 19,05 | 9,53 | 35,76 | 112,20 | 11,77 | 265500 | 309600 |
| 24A3 | 120-3 | 1”1/2 | 38,100 | 25,22 | 22,22 | 11,10 | 45,44 | 141,10 | 17,53 | 381000 | 437200 |
| 28A3 | 140-3 | 1”3/4 | 44,450 | 25,22 | 25,40 | 12,70 | 48,87 | 152,20 | 22,20 | 517200 | 593300 |
| 32A3 | 160-3 | 2” | 50,800 | 31,55 | 28,58 | 14,27 | 58,55 | 181,80 | 30,02 | 680400 | 780600 |
Цепи роликовые из никелированной стали. Европейская серия ISO/R 606 DIN 8187
Однорядные цепи
| Код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
||||
|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
C мм |
|||||
| 04N1 | 6 x 2,8 mm | 6,000 | 2,80 | 4,00 | 1,85 | 7,60 | 0,11 | 3000 | 3200 |
| 05N1 | 8 x 3 mm | 8,000 | 3,00 | 5,00 | 2,31 | 7,90 | 0,20 | 5000 | 5900 |
| 06N1 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 13,15 | 0,41 | 9000 | 10400 |
| 08N1 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 16,70 | 0,69 | 18000 | 19400 |
| 10N1 | 5/8” | 15,8750 | 9,65 | 10,16 | 5,08 | 19,50 | 0,93 | 22400 | 27500 |
| 12N1 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 22,50 | 1,15 | 29000 | 32200 |
| 16N1 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 36,10 | 2,71 | 60000 | 72800 |
| 20N1 | 1” 1/4 | 31,750 | 19,56 | 19,05 | 10,19 | 41,30 | 3,70 | 95000 | 106700 |
| 24N1 | 1” 1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 53,40 | 7,10 | 160000 | 178000 |
| 28N1 | 1” 3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 65,10 | 8,50 | 200000 | 222000 |
| 32N1 | 2” | 50,800 | 30,99 | 29,21 | 17,81 | 66,00 | 10,25 | 250000 | 277500 |
Двухрядные цепи
| Код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
|||||
| 05N2 | 8 x 3 mm | 8,000 | 3,00 | 5,00 | 2,31 | 5,64 | 13,75 | 0,33 | 7800 | 10200 |
| 06N2 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 10,24 | 23,40 | 0,77 | 16900 | 18700 |
| 08N2 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 13,92 | 31,20 | 1,34 | 32000 | 38700 |
| 10N2 | 5/8” | 15,875 | 9,65 | 10,16 | 5,08 | 16,59 | 36,10 | 1,84 | 44500 | 56200 |
| 12N2 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 19,46 | 42,00 | 2,31 | 57800 | 66100 |
| 16N2 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 31,88 | 68,00 | 5,42 | 106000 | 133000 |
| 20N2 | 1” 1/4 | 31,750 | 19,56 | 19,05 | 10,19 | 36,45 | 77,80 | 7,20 | 170000 | 211200 |
| 24N2 | 1” 1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 48,36 | 101,70 | 13,40 | 280000 | 319200 |
| 28N2 | 1” 3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 59,56 | 124,60 | 16,60 | 360000 | 406800 |
| 32N2 | 2” | 50,800 | 30,99 | 29,21 | 17,81 | 58,55 | 124,60 | 21,00 | 450000 | 508500 |
Трехрядные цепи
| Код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
05N3 | 8 x 3 mm | 8,000 | 3,00 | 5,00 | 2,31 | 5,64 | 19,40 | 0,48 | 11100 | 13800 |
| 06N3 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 10,24 | 33,50 | 1,16 | 24900 | 30100 |
| 08N3 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 13,92 | 45,10 | 2,03 | 47500 | 57800 |
| 10N3 | 5/8” | 15,875 | 9,65 | 10,16 | 5,08 | 16,59 | 52,70 | 2,77 | 66700 | 84500 |
| 12N3 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 19,46 | 61,50 | 3,46 | 86700 | 101800 |
| 16N3 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 31,88 | 99,80 | 8,13 | 160000 | 203700 |
| 20N3 | 1” 1/4 | 31,750 | 19,56 | 19,05 | 10,19 | 36,45 | 114,20 | 10,82 | 250000 | 290000 |
| 24N3 | 1” 1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 48,36 | 150,10 | 20,10 | 425000 | 493000 |
| 28N3 | 1” 3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 59,56 | 184,20 | 24,92 | 530000 | 609500 |
| 32N3 | 2” | 50,800 | 30,99 | 29,21 | 17,81 | 58,55 | 183,10 | 31,56 | 670000 | 770500 |
Цепи роликовые европейской серии ISO/R 606 DIN 8187 с прямыми пластинами
Однорядные цепи
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
C мм |
H мм |
||||||
| 08P1 | C08B-1 | 1/2"x5/16 | 12,700 | 7,75 | 8,51 | 4,45 | 16,70 | 11,80 | 0,80 | 18000 | 19500 |
| 10P1 | C10B-1 | 5/8" | 15,875 | 9,65 | 10,16 | 5,08 | 19,50 | 14,70 | 1,06 | 22400 | 27900 |
| 12P1 | C12B-1 | 3/4" | 19,050 | 11,68 | 12,07 | 5,72 | 22,50 | 16,00 | 1,32 | 29000 | 32200 |
| 16P1 | C16B-1 | 1" | 25,400 | 17,02 | 15,88 | 8,28 | 36,10 | 21,00 | 3,49 | 60000 | 72800 |
| 20P1 | C20B-1 | 1"1/4 | 31,750 | 19,56 | 19,05 | 10,16 | 41,30 | 26,40 | 4,16 | 95000 | 106700 |
| 24P1 | C24B-1 | 1"1/2 | 38,100 | 25,40 | 25,40 | 14,63 | 53,40 | 33,20 | 7,47 | 160000 | 178000 |
| 28P1 | C28B-1 | 1”3/4 | 44,450 | 30,99 | 27,94 | 15,90 | 65,10 | 69,50 | 9,90 | 200000 | 222000 |
| 32P1 | C32B-1 | 2” | 50,800 | 30,99 | 29,21 | 17,81 | 66,00 | 42,00 | 10,45 | 250000 | 277500 |
Двухрядная цепь
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
H мм |
||||||
| 08P2 | C08B-2 | 1/2"x5/16 | 12,700 | 7,75 | 8,51 | 4,45 | 13,92 | 31,20 | 11,80 | 1,45 | 32000 | 38700 |
| 10P2 | C10B-2 | 5/8" | 15,875 | 9,65 | 10,16 | 5,08 | 16,59 | 36,10 | 14,70 | 2,00 | 44500 | 57800 |
| 12P2 | C12B-2 | 3/4" | 19,050 | 11,68 | 12,07 | 5,72 | 19,46 | 42,00 | 16,00 | 2,62 | 57800 | 66100 |
| 16P2 | C16B-2 | 1" | 25,400 | 17,02 | 15,88 | 8,28 | 31,88 | 68,00 | 21,00 | 6,92 | 106000 | 133000 |
Цепи роликовые из нержавеющей стали (AISI 304) европейской серии ISO/R 606 DIN 8187
Однорядная цепь
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
C мм |
||||||
| 06x1 | 06 B-1 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 13,15 | 0,41 | 6200 | 6800 |
| 08x1 | 08 B-1 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 16,70 | 0,70 | 12000 | 14300 |
| 10x1 | 10 B-1 | 5/8” | 15,875 | 9,65 | 10,16 | 5,08 | 19,50 | 0,94 | 14500 | 17200 |
| 12x1 | 12 B-1 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 22,50 | 1,16 | 18500 | 20900 |
| 16x1 | 16 B-1 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 36,10 | 2,73 | 40000 | 47600 |
| 20x1 | 20 B-1 | 1” 1/4” | 31,750 | 19,56 | 19,05 | 10,19 | 41,30 | 3,73 | 57000 | 64000 |
Двухрядная цепь
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
E мм |
C мм |
||||||
| 06x2 | 06 B-2 | 3/8” x 7/32” | 9,525 | 5,72 | 6,35 | 3,28 | 10,24 | 23,40 | 0,77 | 10140 | 11220 |
| 08x2 | 08 B-2 | 1/2” x 5/16” | 12,700 | 7,75 | 8,51 | 4,45 | 13,92 | 31,20 | 1,34 | 19200 | 23220 |
| 10x2 | 10 B-2 | 5/8” | 15,875 | 9,65 | 10,16 | 5,08 | 16,59 | 36,10 | 1,84 | 26700 | 33720 |
| 12x2 | 12 B-2 | 3/4” | 19,050 | 11,68 | 12,07 | 5,72 | 19,46 | 42,00 | 2,31 | 34680 | 39660 |
| 16x2 | 16 B-2 | 1” | 25,400 | 17,02 | 15,88 | 8,28 | 31,88 | 68,00 | 5,42 | 63600 | 79800 |
Усиленные роликовые цепи европейской серии стандарта ISO/R 606 DIN 8187
Однорядная цепь
| Код | ISO код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
C мм |
||||||
| 084H1 | 084 - 1 | 1/2” x 3/16” | 12,70 | 4,76 | 7,75 | 3,96 | 13,20 | 0,69 | 15600 | 17500 |
Усиленные роликовые цепи американской серии стандарта ASA ANSI B 29,1 ISO/R 606 DIN 8188
Однорядная цепь
| Код | ASA "ANSI" код | Обозначение | Размеры | Вес на метр Кг/м |
Минимальная нагрузка на разрыв N |
Средняя нагрузка на разрыв N |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| P мм |
W мм |
D мм |
d мм |
C мм |
||||||
| 12H1 | 60H | 3/4” | 19,05 | 12,57 | 11,91 | 5,94 | 31,6 | 1,87 | 31800 | 42700 |
| 16H1 | 80H | 1” | 25,40 | 15,75 | 15,88 | 7,92 | 39,4 | 3,10 | 56700 | 71400 |
| 20H1 | 100H | 1” 1/4 | 31,75 | 18,90 | 19,05 | 9,53 | 46,9 | 4,52 | 88500 | 112400 |
| 24H1 | 120H | 1” 1/2 | 38,10 | 25,22 | 22,22 | 11,11 | 57,5 | 6,60 | 127000 | 160900 |
Наша компания является официальным дилером Sati, поэтому мы гарантируем подлинность запчастей!
Если у вас остались вопросы или появилось желание узнать подробнее про интересующую продукцию, обращайтесь к нам!
